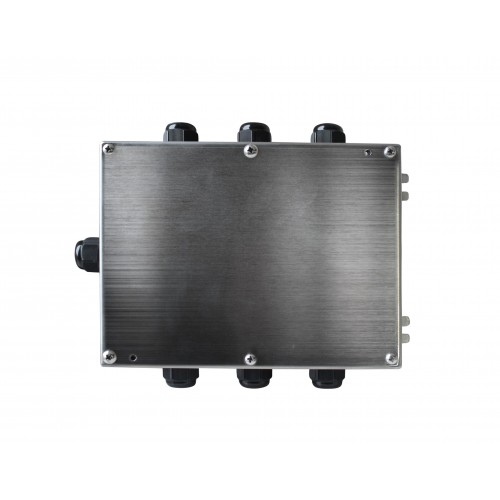

Аналого-цифровой преобразователь AD-08

Техническое описание

Используется в различных тензометрических системах для получения цифрового сигнала с тензодатчиков. Данные АЦП работают по закрытому протоколу обмена ZEMICUSAinc.
— Тип протокола: закрытый протокол ZemicUSAinc.;
— Класс точности: III;
— Количество каналов измерения – 4,6,8,10;
— Схема подключения тензодатчиков: 4х проводная;
— Метод А/D преобразования: Sigma-Delta, 24bit двухинтегральный;
— Входная чувствительность: 1mV/V-3mV/V;
— Скорость преобразования: 80times/s;
— Интерфейс передачи данных: RS485 (4х проводный);
— Максимальная длинна передачи: до 1000м;
— Скорость передачи данных: 9600бод;
— Нелинейность: 0.01%FS;
— Разрешение: 10млн.;
— Рабочая температура: -30~+70°C, влажность ≤90%.
— Корпус – нержавеющая сталь;
— Степень защиты IP66;
— Габаритные размеры, мм: 250х180х50
— Вес: 1,1кг

Основные особенности

Позволяет оцифровать аналоговый датчик компании ZEMIC;

Возможность работы c тензодатчиками, рассчитанных на разные нагрузки в одной весовой системе;
Работа с цифровыми индикаторами: DS3SS, DS3M1, DS3QP; ТИТАН 3Ц и ТИТАН 3ЦС;
Экономия на суммирующей коробке.

Техническая документация

Техническое описание AD-08
