Представляем Вашему вниманию обзор нового весоизмерительного прибора Титан!

Назначение

Приборы весоизмерительные ТИТАН (далее — приборы) предназначены для измерений и преобразований аналоговых или цифровых выходных сигналов весоизмерительных датчиков (далее — датчик) в цифровую форму, отображения измерительной информации на встроенном цифровом дисплее и передачи этой информации периферийным устройствам.

Описание

Принцип действия приборов основан на измерении сигнала от одного или нескольких аналоговых или цифровых весоизмерительных тензорезисторных датчиков с последующим преобразованием этих сигналов в цифровой код и выводе измерительной информации в единицах массы на цифровой встроенный дисплей.

Приборы с цифровым входом могут быть оснащены модулем с радиоканалом, который может быть подключен к цифровым и аналоговым весоизмерительным датчикам и расположен в грузоприемном устройстве.

Информация о массе взвешиваемого груза может быть передана через интерфейсы RS 232 на периферийные устройства,

Приборы весоизмерительные являются модулями в составе весов и весоизмерительных устройств и относятся к индикаторам (ГОСТ (OIML R 76-1-2011 п. Т.2.2.2).

Приборы состоят из корпуса, стабилизированного источника питания, усилителя электрических сигналов от датчиков, аналого-цифрового преобразователя, процессора, программируемого ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и цифрового дисплея для отображения результатов измерения.

Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам (RS232, RS422/485; USB, WiFi, Ethernet/lP).

В приборах предусмотрены следующие устройства и функции (по ГОСТ 01ML R 76-1-2011):

полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
автоматическое устройство установки на нуль (Т.2.7.2.З);
устройство слежения за нулем (Т.2.7.З);
устройство первоначальной установки на нуль (Т 2.7.2.4)
устройство выборки массы тары (устройство уравновешивания тары — Т.2.7.4.1); — устройство предварительного задания массы тары (Т.2.7.5); — показывающее устройство с расширением (4.4.3).

Приборы изготавливаются однодиапазонными и двухинтервальными.

Приборы выпускаются в модификациях ТИТАН, ТИТАН Н и ТИТАН ЗЦ, отличающихся метрологическими характеристиками, конструктивными особенностями. Приборы при заказе имеют обозначение:

ТИТАН xx[l] [2] [3] [4] где ХХ — принимает буквенные и цифровые значения, определяющие наборы основных и сервисных функций или могут отсутствовать;

— наличие Ц указывает на возможность подключения цифровых датчиков;
— наличие Ж — с жидкокристаллическим дисплеем, если индекс отсутствует — со светодиодным дисплеем;

[З] — наличие С — корпус прибора выполнен из стали, если индекс отсутствует, то корпус прибора — пластиковый;

[4] — наличие п — если прибор оснащен печатающим устройством.

Пример обозначения: ТИТАН ЗЦС — прибор модификации ТИТАН 3Ц с возможностью подключения цифрового датчика, со светодиодным дисплеем. корпус выполнен из стали.

Для защиты от несанкционированного доступа и изменений параметров настройки и костировки пломбируется корпус прибора. Знак позерки в виде пломбы с оттиском поверочного клейма наносится на корпус прибора на заднюю панель рядом с маркировочной табличкой.

Внешний вид прибора приведен на рисунках 1 и 2

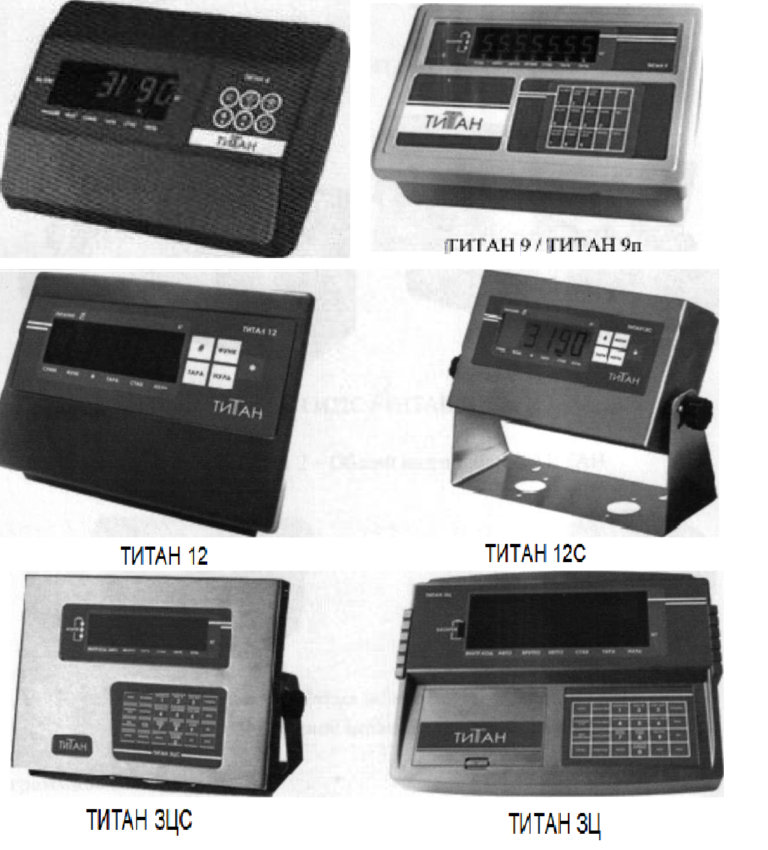

рис.1 Общий вид ТИТАН

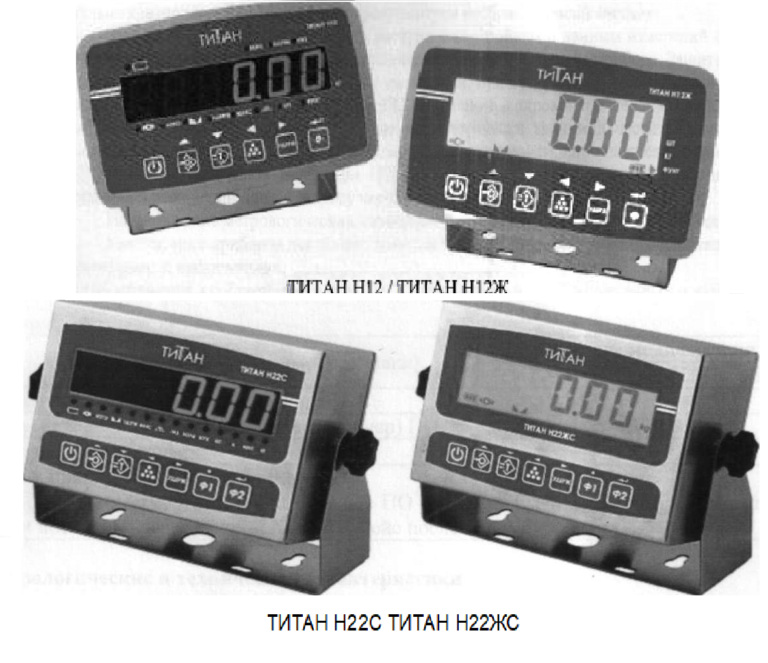

рис.2 Общий вид приборов ТИТАН

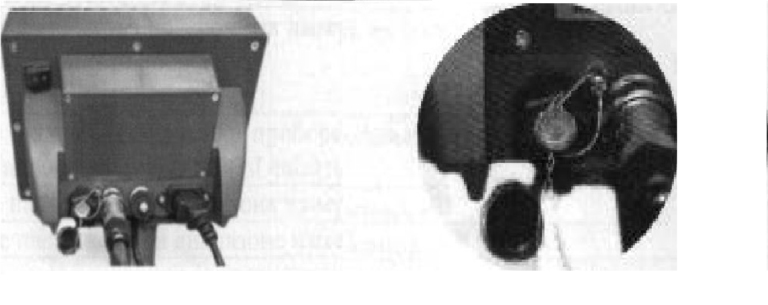

рис.3 Схема пломбировки приборов ТИТАН, обозначение мест нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ ОIМL R 76-1—2011 (п, 5,5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 — высокий.

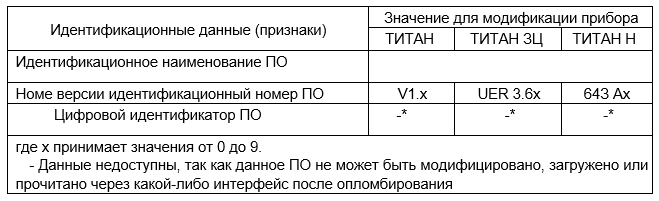

Идентификационные данные ПО приведены в таблице 1.

Таблица 1
